一、產(chǎn)品介紹
Tulsimer ? TFR-93 是一款用于從水溶液中選擇性去除氟離子的優(yōu)質(zhì)宏觀多孔型離子交換樹脂。它具有氟化物選擇性官能團，附著在聚苯乙烯共聚物基質(zhì)上。用于去除低于允許限值的氟化物。
Tulsimer ? TFR-93 能夠?qū)⒏逿DS（>400 PPM）的給水中的氟化物離子去除到低于1 ppm的水平。它在pH值 為5.5至7.9時非常高效，并且可以很容易地再生，主要應(yīng)用于高鈣鎂廢水除氟，如光伏廢水、鋰業(yè)凈化、礦井 水、煤化工等行業(yè)。
二、重要參數(shù)
| TYPICAL CHARACTERISTICS- Tulsimer ? TFR- 93 / 基本特性 |
| Matrix structure/基質(zhì)結(jié)構(gòu) | Cross linked polystyrene/交聯(lián)聚苯乙烯 |
| Functional group/官能團 | 氨基磷酸載鋁官能團 |
| Physical form/物理形態(tài) | Moist Spherical Beads/濕潤球狀 |
| Total Exchange Capacity H+ form) (min)/總交換容量H+形式）（最小值） | 2.0 meq/ml |
| Particle size (95% min.)/粒徑（最小 95%） | 0.3 至 1.2 毫米 |
| Backwash settled density/反沖洗沉淀密度 | 720 至 760 g/ltr |
| Thermal stability/熱穩(wěn)定性 | 60℃ |
| pH range/pH 值范圍 | 5.5 至 7.9 |
| Moisture content (H+ form)/水分含量（H+型） | 55%±3% |
| Solubility/溶解性 | Insoluble in all common solvents/不溶于所有常見溶劑 |
| INFLUENT LIMITATION / 進水限制 |
| 游離氯 | 小于 2ppm |
| 濁度 | 小于 2 NTU |
| TYPICAL OPERATING CONDITIONS –Tulsimer ? TFR- 93 / 操作條件 |
| Resin bed depth (minimum)/樹脂床深度（最?。?/span> | 800 mm |
| Maximum service flow/最大服務(wù)流量 | 5-14 BV/hr |
| Backwash expansion space/反沖洗膨脹空間 | 50-70% |
| Regenerant/再生劑 | 硫酸鋁（Al2（SO4）3·18H2O） |
| Regeneration level/再生水平 | 140-300 克/升 |
| Fluoride removal Capcity (as fluoride)/除氟容量（以氟化物計） | 1.5 至 2.5 克/升（取決于入水條件） |
| Regenerant concentration/再生劑濃度 | 10% |
| Regeneration time/再生時間 | 40 至 60 分鐘 |
| Rinse flow rate : Slow/沖洗流速：慢 | 再生流速下緩慢沖洗 2BV |
| Rinse flow rate : Fast/沖洗流速：快 | 工作流速為 2BV |

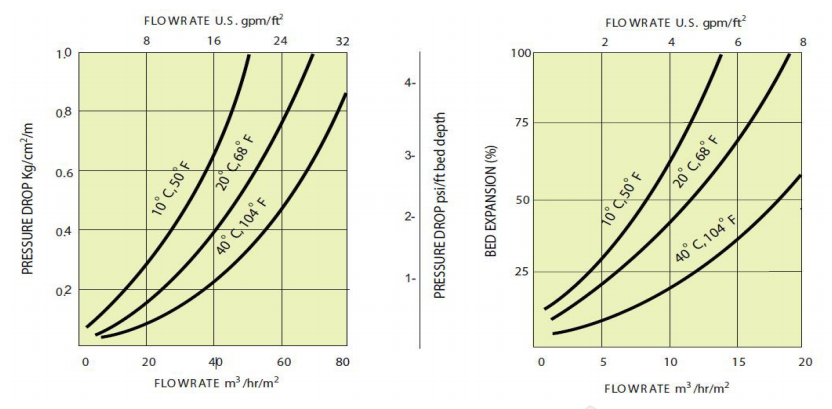

HYDRAULIC CHARACTERISTICS/水力特性
使用Tulsimer ? TFR-93從水中去除氟化物的實驗室試驗：
樹脂樣品制備：
樹脂床深度：1000mm 樹脂體積：10升
再生水平（最小）：每升樹脂160克再生劑（100%） 再生劑：硫酸鋁
再生劑濃度10% 服務(wù)流速：5 至 14 BV/ 小時
對于新樹脂，使用倍量的再生劑，以獲得測試和運營一致的最佳結(jié)果。倍量再生步驟。
反沖洗>沉降=>第一次再生=>慢沖洗（2BV）=>第二次再生=>慢沖洗（2BV）=>快沖洗（1BV）
（注意：倍量再生僅用于首次使用。）
樹脂床再生：
1.從底部到頂部進行反沖洗，使樹脂床從初始床位膨脹約50-60%，保持此條件約10分鐘（確保樹脂不會從 柱中損失）。在反沖洗過程中，樹脂床被流化，這進一步有助于去除污垢或顆粒物，并使樹脂床變松。
2.從上到下通過10%的硫酸鋁溶液，并去除負載的氟化物含量。
3.調(diào)整再生劑（硫酸鋁溶液）的流速，使總體積應(yīng)在38到40分鐘內(nèi)通過。
4.再生后，使用純水/軟水清洗樹脂床，在40分鐘內(nèi)用大約2個床體積的水量進行沖洗。
5.用1 BV軟水快速沖洗約10分鐘。然后開始下一個循環(huán)。
重復(fù)步驟4和5，以達到樹脂去除氟化物的能力恢復(fù)。將數(shù)據(jù)制成表格以供討論和決策。樹脂床投入使用后 ，每小時收集一次出口樣品。將對收集的樣本進行分析，以確定所需的泄漏水平。所有結(jié)果將按照隨附表格 的格式制成表格。
備注：
1）床體積=試驗用樹脂體積，例如樹脂體積為10升，則1*10=10升（即1床體積溶液）
2）再生劑數(shù)量計算，160 g/l=160*10（樹脂體積）/1000=1.6 kg硫酸鋁（100%）。
如需了解更多產(chǎn)品技術(shù)相關(guān)問題，可咨詢公司技術(shù)顧問，歡迎技術(shù)交流！
北京總部：
